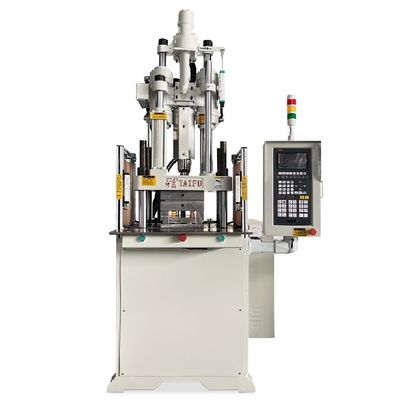

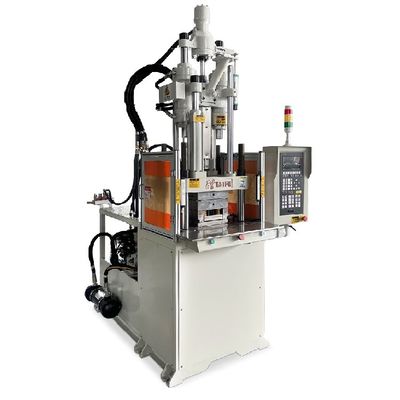

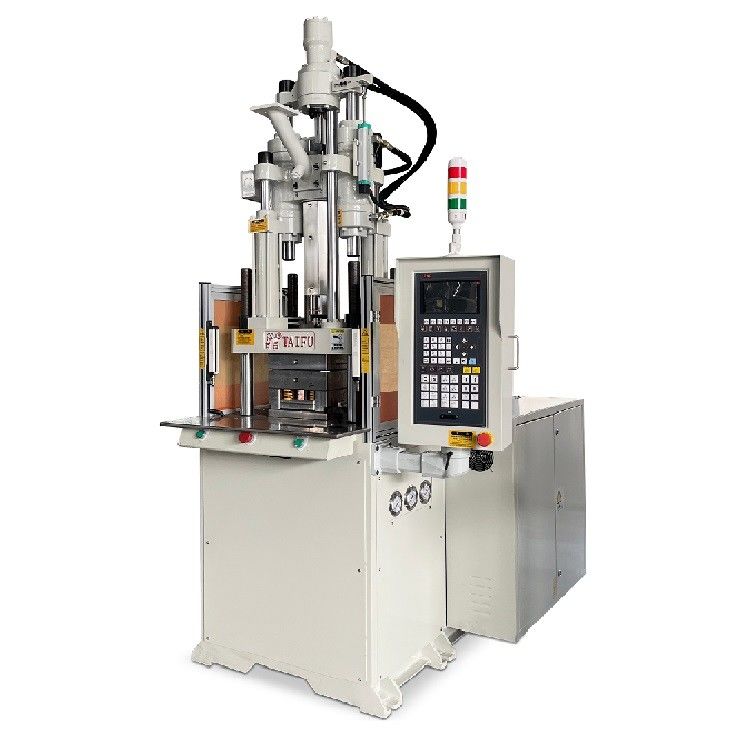

Máquina de fabricação de carregadores móveis de alta qualidade Máquina de moldagem por injecção vertical de 45 toneladas
Está disponível para personalizar máquinas para atender a sua...
A fixação vertical do molde, a injecção vertical, ocupam menos espaço, adequados para produtos de plástico com inserções e processos de moldagem por injecção multiuso.Forte aplicabilidade, amplamente utilizada em 3C eletrônico, materiais médicos, materiais de papelaria, peças automotivas e outros produtos de injeção.
Pode ser personalizado de acordo com as necessidades reais dos clientes para fornecer a combinação mais precisa, eficiente e econômica de soluções de acionamento, pinçação e injeção.
Este tipo de máquina é comumente utilizado para a produção de peças de plástico de pequeno a médio porte, tais como caixas de telemóveis, componentes eletrónicos, peças de automóveis e outras peças de precisão.A capacidade de 45 toneladas refere-se à força de aperto exercida pela máquina para manter o molde unido durante o processo de injeçãoEsta força de aperto garante que o molde permaneça fechado e devidamente selado enquanto o material fundido for injetado.
Parâmetros técnicos da máquina
| Pontos de referência |
UNIT |
TFV4-35 ((45) |
TFV4-55 |
TFV4-85 |
| Unidade de injecção |
| Tração de parafuso |
mm |
140 |
140 |
140 |
| Diâmetro do parafuso |
mm |
22 |
28 |
32 |
26 |
30 |
36 |
32 |
36 |
40 |
| Volume teórico de injecção |
cm3 |
53 |
86 |
113 |
74 |
99 |
143 |
113 |
143 |
176 |
| Peso de injecção ((PS)) |
g |
49 |
80 |
105 |
69 |
92 |
133 |
105 |
133 |
164 |
| Oz |
1.75 |
2.83 |
3.69 |
2.44 |
3.25 |
4.67 |
3.69 |
4.67 |
5.77 |
| Max.Pressão de injecção |
MPa |
248 |
153 |
117 |
247 |
185 |
129 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1563 |
1196 |
2516 |
1890 |
1313 |
2331 |
1842 |
1492 |
| Taxa de injecção |
cm3/s |
44 |
72 |
94 |
56 |
74 |
107 |
100 |
126 |
156 |
| Velocidade máxima de injecção |
mm/s |
117 |
105 |
124 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 300 |
10 ~ 300 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
100 |
110 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
| Força de aperto |
KN (toneladas) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Aceleração |
mm |
200 |
200 |
250 |
| Min.espessura do molde |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max. Abertura |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W)Distância entre barras de gravata |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Tamanho máximo do molde |
mm |
400*350 |
425*380 |
500*500 |
| (L*W) dimensão Tamanho da placa |
mm |
560*370 |
580*400 |
710*540 |
| QTY do ejetor |
Peças |
1 |
1 |
1 |
| Distância do ejetor |
mm |
40 |
40 |
50 |
| Força do ejetor |
KN (toneladas) |
17.2(1.75) |
17.2(1.75) |
26.5(2.7) |
| Outros |
| Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Capacidade do tanque de óleo |
L |
130 |
140 |
280 |
| Energia elétrica |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Potência do aquecedor |
KW |
3.6 |
5.5 |
7.0 |
| Dimensões da máquina |
L*W |
m |
1.6*1.2 |
1.9*1.3 |
2.0*1.5 |
| H(Excluindo pés absorvedores de choques) |
m |
Min:2.15 ((Max:2.7) |
Min:2.25 ((Max:2.8) |
Min:2.6 ((Max:3.3) |
| Capacidade de água de arrefecimento |
L/min |
25 |
35 |
40 |
| Altura da bancada de trabalho+(Excluindo pés absorvedores de choques) |
mm |
940+(60) |
1020+(60) |
1040+(70) |
| Peso da máquina |
toneladas |
1.3 |
1.6 |
3.5 |
Especificações:

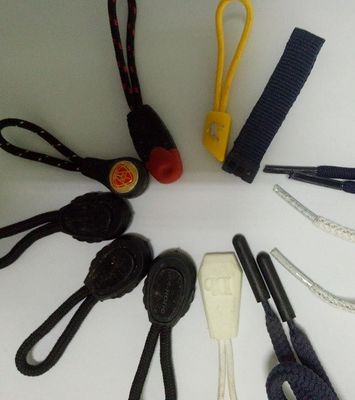

Aplicações
Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
Perguntas frequentes
Q1: Quais são os seus termos de pagamento?
T/T 30% de depósito, 70% antes da partida.
Q2: Você testa todas as mercadorias antes da entrega?
Sim, temos 100% de testes antes da entrega.
Q3: Você pode fornecer serviço pós-venda?
Podemos fornecer serviços pós-venda.
Q4: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
Q5: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
