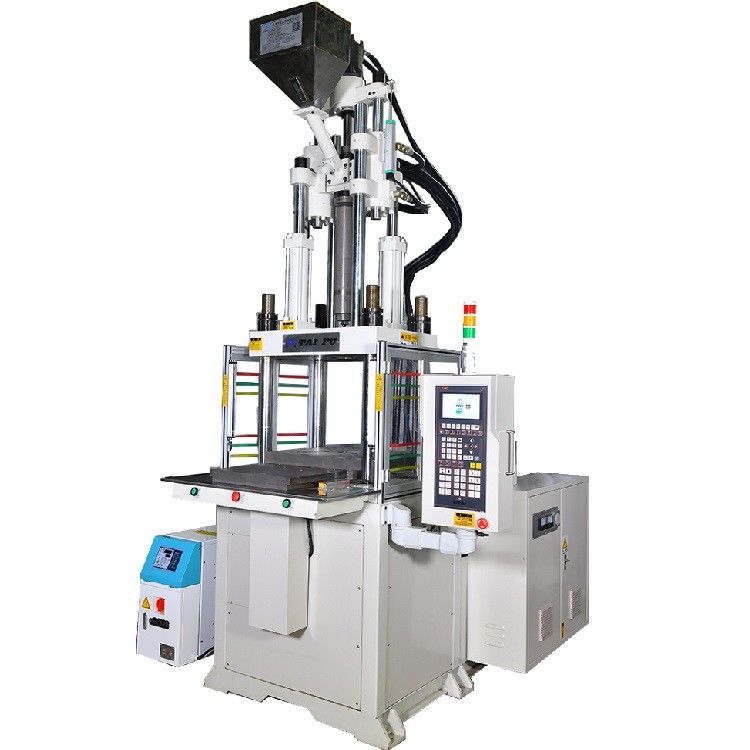

Máquina de fabricação de mangueiras de utensílios de cozinha de 55 toneladas Máquina de moldagem por injecção de baquelita
Bloqueio de molde vertical, injeção vertical, estrutura de molde de deslizamento único, o produto é injetado após deslizar para fora do espaço superior do modelo, a operação do trabalhador é mais conveniente,e robôs opcionais e automação para produção totalmente automatizada.
O molde inferior desliza para fora do espaço da moldura superior, para a necessidade de produtos de grande tamanho de extração têm vantagens absolutas,as colunas de guia do molde superior deixar o molde inferior para formar um espaço em movimento pode ser deslizado para fora do molde inferior, a produção de produtos de alto tamanho de extração é mais eficiente, tem sido amplamente utilizado em vários tipos de produtos plásticos com incrustações e processo de moldagem por injeção multiuso.
Pode ser personalizado de acordo com as necessidades reais dos clientes para fornecer a mais precisa, eficiente e econômica unidade de acionamento, pinçação, injeção combinação personalizada de soluções.
Máquina de Moldagem por Injeção de Bakelita: Esta máquina é usada para injetar resina de Bakelita fundida em um molde para produzir produtos de Bakelita com as formas e tamanhos desejados.Normalmente consiste numa unidade de injecção, uma unidade de fixação e um sistema de controlo.
Estas máquinas são especificamente concebidas e otimizadas para trabalhar com materiais de bakelita, que possuem propriedades e requisitos de processamento únicos.A série de máquinas Bakelite fornece soluções eficientes e fiáveis para a produção de vários produtos Bakelite.
Vale a pena notar que a Bakelita foi em grande parte substituída por outros materiais como plásticos e compósitos nos processos modernos de fabricação.o termo "série de máquinas de bakelita" é ainda utilizado para designar máquinas concebidas para trabalhar com tipos semelhantes de resinas termo-resistentes e materiais compósitos.
Especificações
Parâmetros técnicos da máquina
| |
UNIT |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| Unidade de injecção |
| Tração de parafuso |
mm |
140 |
140 |
140 |
| Diâmetro do parafuso |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Volume teórico de injecção |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Peso de injecção ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Pressão de injecção |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Taxa de injecção |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Velocidade máxima de injecção |
mm/s |
117 |
105 |
124 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 300 |
10 ~ 300 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
100 |
110 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
| Força de aperto |
KN (toneladas) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Aceleração |
mm |
200 |
200 |
250 |
| Min.espessura do molde |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max. Abertura |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W)Distância entre barras de gravata |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Tamanho máximo do molde |
mm |
330*360 |
400*375 |
500*470 |
| (L*W) Tamanho do patins |
mm |
350*380 |
420*395 |
540*490 |
| QTY do ejetor |
Peças |
3 |
3 |
3 |
| Espaçamento entre barras superiores |
mm |
80 |
80 |
80 |
| Distância do ejetor |
mm |
100 |
100 |
100 |
| Força do ejetor |
KN (toneladas) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Outros |
| Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Capacidade do tanque de óleo |
L |
130 |
140 |
280 |
| Energia elétrica |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Potência do aquecedor |
KW |
3.6 |
5.5 |
7.0 |
| Dimensões da máquina |
L*W |
m |
1.8*1.2 |
2.05*1.3 |
2.2*1.5 |
| H(Excluindo pés absorvedores de choques) |
m |
Min:2.2 ((Max:2.8) |
Min:2.32 ((Max:2.9) |
Min:2.7 ((Max:3.4) |
| Capacidade de água de arrefecimento |
L/min |
25 |
35 |
40 |
| Altura da bancada de trabalho+(Excluindo pés absorvedores de choques) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Peso da máquina |
toneladas |
1.5 |
1.9 |
3.9 |
Características
1. Adequado para moldagem por injecção de produtos termorresistentes. Mecanismo de bloqueio por compressão directa com elevada força de bloqueio, cilindro de injecção vertical duplo, alta pressão de injecção.
2A precisão da posição de injecção é elevada e o mecanismo geral da máquina é apertado e bonito.
3.Equipado com um suporte de material de parafuso e um bocal de material especialmente concebido, torna mais fácil e mais rápido limpar o material antes de desligar.
4A temperatura do tubo de material é controlada por uma máquina de temperatura do molde para assegurar um controlo estável da temperatura.
5As opções de estação única e de estação dupla estão disponíveis livremente, tornando a moldagem mais rentável.
6.O dispositivo de protecção eléctrica garante que não há avarias e a segurança dos operadores.

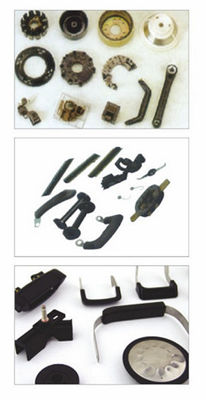

Aplicação
Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
Perguntas frequentes
P1: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
Q2: Quais são os seus termos de pagamento?
T/T 30% em depósito, 70% antes da partida.
P3: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
Q4: Que tipos de produtos podem ser produzidos com uma máquina de moldagem por injecção vertical?
As máquinas de moldagem por injecção verticais são comumente utilizadas para a produção de produtos tais como componentes de moldagem por inserção, produtos de moldagem superior, cabos e conectores de moldagem superior verticais,e peças de pequena precisão.
Q5: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
