Máquina de moldagem por injecção de cores duplas vertical de 170 toneladas para correia de flip flop
A máquina de moldagem por injecção de placas giratórias de duas cores é especialmente concebida parade duas coresede dois materiaisO modelo é equipado com dois conjuntos de dispositivos de injecção com circuitos de óleo hidráulico independentes.
Durante a moldagem, a plataforma giratóriagira 180°Para o moldagem por injecção completa de duas cores e dois materiais, pode também ser utilizado com uma torre para praticar a produção automatizada.A máquina está equipada com um sistema de controle de alto desempenho para fornecer uma forte garantia para a precisão de moldagem por injeção de alta qualidade e estabilidadeÉ agora amplamente utilizado nas indústrias de autopeças e novas energias.

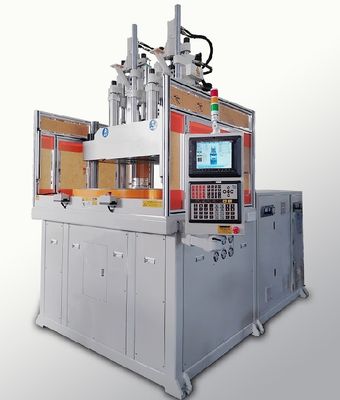

Imagens da máquina
Parâmetros técnicos da máquina
| Ponto de referência |
UNIT |
TFV4-90R2-2C |
TFV4-120ZT-2C |
TFV4-170ZT-2C |
| Unidade de injecção |
| Tração de parafuso |
mm |
100 |
140 |
140 |
| Diâmetro do parafuso |
mm |
18 |
22 |
28 |
22 |
26 |
28 |
28 |
30 |
32 |
| Volume teórico de injecção |
cm3 |
25 |
38 |
62 |
53 |
74 |
86 |
86 |
99 |
113 |
| Peso de injecção ((PS)) |
g |
24 |
35 |
57 |
49 |
69 |
80 |
80 |
92 |
105 |
| Oz |
0.83 |
1.25 |
2.02 |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
| Max.Pressão de injecção |
MPa |
343 |
230 |
142 |
248 |
178 |
153 |
213 |
185 |
163 |
| kgf/cm2 |
3500 |
2343 |
1446 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 350 |
10 ~ 300 |
10 ~ 300 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Potência do aquecedor |
KW |
3.6 |
3.6 |
5.5 |
| Unidade de fixação |
| Tipo de sistema de plataforma de disparo opcional |
nome |
A/B/C |
A/B/C |
A/B/C/D |
| Força de aperto |
KN (toneladas) |
882 ((((90 (((45*2)) |
1176 ((120 ((60*2)) |
1666 ((170 ((85*2)) |
| Aceleração |
mm |
250 |
280 |
280 |
| Min.espessura do molde |
mm |
230 ((310) |
250 ((350) |
280 (((380) |
| Max. Abertura |
mm |
480 ((560) |
530 ((630) |
560(660) |
| (L*W) Tamanho máximo do molde |
mm |
310*310 |
350*350 |
420*420 |
| D) Tamanho da mesa rotativa |
mm |
φ910 |
φ1010 |
φ1200 |
| Distância do ejetor |
mm |
45 |
60 |
90 |
| Força do ejetor |
KN (toneladas) |
17.2(1.75) |
17.2(1.75) |
26.5(2.7) |
| Outros |
| Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
330 |
460 |
650 |
| Energia elétrica |
KW |
7.5+7.5 |
11+11 |
15+15 |
| Dimensões da máquina |
L*W |
m |
2.1*1.8 |
2.4*2.2 |
2.6*2.4 |
| H(Excluindo pés absorvedores de choques) |
m |
Min:2.5 (Max):3.4) |
Min:2.8 ((Max:3.6) |
Min:3.2 ((Max:4.1) |
| Capacidade de água de arrefecimento |
L/min |
60 |
60 |
70 |
| Altura da bancada de trabalho+(Excluindo pés absorvedores de choques) |
mm |
1310+(60) |
1450+(80) |
1500+(80) |
| Peso da máquina |
toneladas |
5.2 |
7.3 |
9.5 |

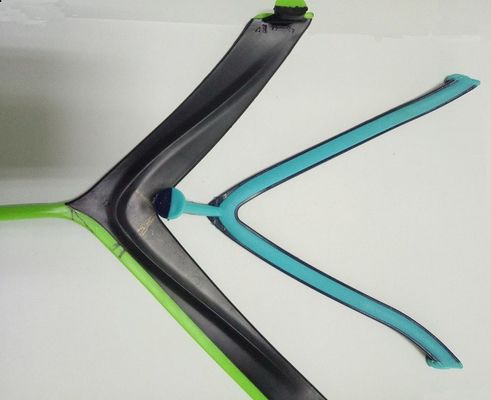

Aplicação
Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
Perguntas frequentes
P1: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
Q2: Quais são os seus termos de pagamento?
T/T 30% em depósito, 70% antes da partida.
P3: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
Q4: Que tipos de produtos podem ser produzidos com uma máquina de moldagem por injecção vertical?
As máquinas de moldagem por injecção verticais são comumente utilizadas para a produção de produtos tais como componentes de moldagem por inserção, produtos de moldagem superior, cabos e conectores de moldagem superior verticais,e peças de pequena precisão.
Q5: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
Sobre a sua encomenda e quantidade.
