Máquina de moldagem de injeção vertical de ligação de cabo de plástico com skate de escorrega dupla
A máquina de moldagem por injecção vertical TAIFU é conhecida pela sua qualidade, fiabilidade e desempenho comprovado, permitindo um manuseamento fácil e uma segurança de funcionamento extremamente elevada.As nossas máquinas são amplamente aplicadas no campo da moldagem por injecção, moldagem por injecção multicolor, moldagem por injecção multicomponente, moldagem por injecção de alta precisão, moldagem por injecção demoldagem por injecção termo-resistente e moldagem por injecção de silicone líquido, etc..
Este modelo é muito conveniente paraFabricação de ligas de cabos de plástico, existem vários modelos VSD-35/55/85/120/160/200/250/300Disponível para personalização, entre em contacto para mais informações.
1.Especificações:
| |
UNIT |
TFV4-35SD |
TFV4-55SD |
TFV4-85SD |
| Unidade de injecção |
Tração de parafuso |
mm |
140 |
140 |
140 |
| Diâmetro do parafuso |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Volume teórico de injecção |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Peso de injecção ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Pressão de injecção |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Taxa de injecção |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Velocidade máxima de injecção |
mm/s |
117 |
105 |
124 |
| Velocidade de rotação do parafuso |
RPM |
10~300 |
10~300 |
10~280 |
| Diâmetro do anel de posição |
mm |
100 |
110 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
Força de aperto |
KN (toneladas) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Aceleração |
mm |
200 |
200 |
250 |
| Min.espessura do molde |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max. Abertura |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W) Distância entre barras de gravata |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Tamanho do molde |
mm |
340*340 |
380*380 |
500*480 |
| (L*W) Tamanho do patins |
mm |
730*360 |
915*400 |
1120*500 |
| QTY do ejetor |
Peças |
1 |
1 |
3 |
| Espaçamento entre barras superiores |
mm |
_ |
_ |
80 |
| Distância do ejetor |
mm |
100 |
100 |
100 |
| Força do ejetor |
KN (toneladas) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Outros |
Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Capacidade do tanque de óleo |
L |
130 |
140 |
280 |
| Energia elétrica |
KW |
7.5/11 |
11 |
15 + 2,2/18 + 2.2 |
| Potência do aquecedor |
KW |
3.6 |
5.5 |
7.0 |
| Dimensões da máquina |
L*W*H |
m |
1.6*1.2*2.2 |
1.8*1.3*2.32 |
2.1*1.9*3.5 |
| Capacidade de água de arrefecimento |
L/min |
25 |
35 |
40 |
| Altura da mesa de trabalho |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Peso da máquina |
toneladas |
1.7 |
2.2 |
4.3 |
2Características:
- A placa deslizante e a placa base são de ferro fundido, com tiras de aço que isolam as partes de ligação e os furos de óleo de lubrificação, reduzindo muito o desgaste e a deformação da placa deslizante,aumentando a sua duração e precisão
- O pin ejetor pode ser usado com diferentes moldes e o curso pode ser ajustado livremente. A força de presa, a velocidade do pin ejetor e o número de liberações do molde também podem ser pré-definidos conforme necessário
- Os sistemas de circuito de óleo diversificados (semi-fechados, totalmente fechados, servo ou injeção de alta velocidade) podem ser adaptados às necessidades do cliente,com design de programa expansível e ligação a equipamento automático de inserção e extração, alcançando uma operação totalmente automática.

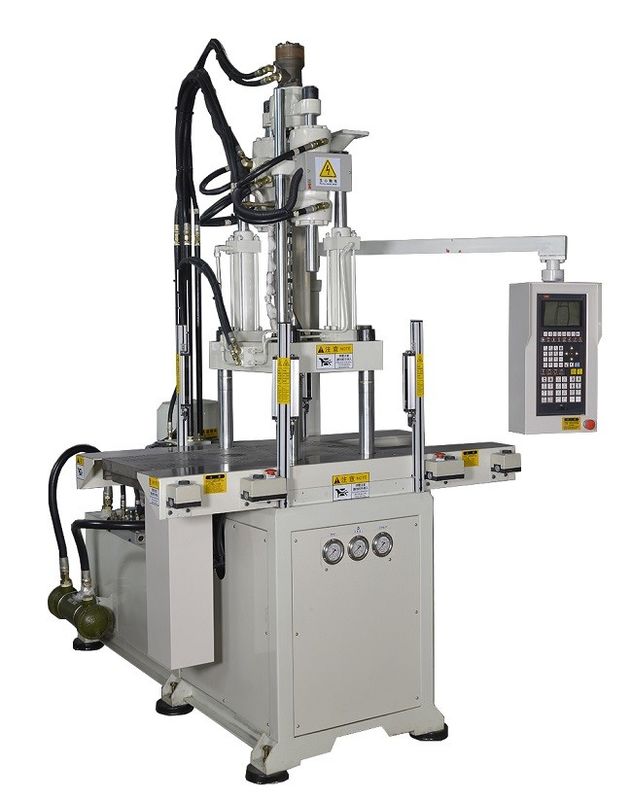

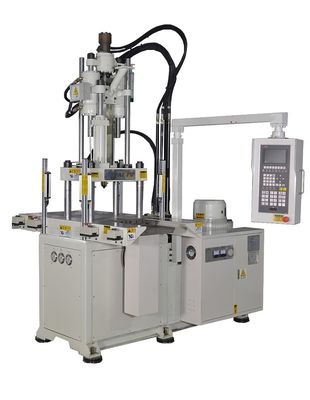

3Imagens da máquina:

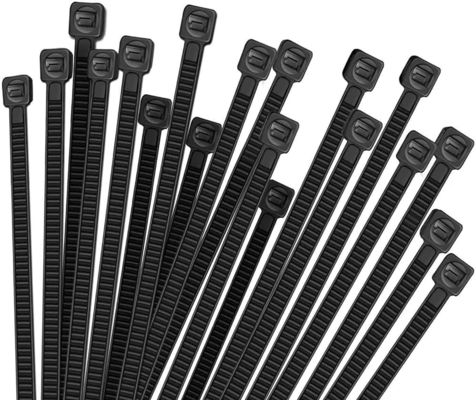

4Aplicações:
5FAQ:
P: É uma empresa comercial ou fabricante?
A:Somos uma fábrica localizada na cidade de Dongguan, a maior área de fabricação industrial da China. Todas as máquinas são fabricadas por nossos próprios funcionários em nossa própria fábrica.
P: Quanto tempo é o seu prazo de entrega?
R: As máquinas pequenas estão em estoque. Geralmente, o tempo de entrega das máquinas padrão é de 7 ~ 35 dias úteis. Para máquinas personalizadas, será de 40 ~ 60 dias úteis.
Q: Quais são os seus termos de pagamento?
R: 30% TT antecipadamente, 70% saldo antes do envio. ou L/C à vista.
P: Quanto tempo dura a garantia?
A: Garantia de 1 ano para todas as máquinas. Fornecemos peças gratuitas para quaisquer danos não causados pelo homem e problemas de qualidade. Nosso suporte técnico irá acompanhá-lo durante a vida útil das máquinas.Se as máquinas forem correctamente operadas, pode servir mais de 20 anos.
P: Qual é a diferença entre moldagem única e moldagem dupla?
R: O molde pode ter uma cavidade ou várias cavidades, cada uma das quais pode ser usada para criar uma única parte.enquanto um molde multi-cavidade produz mais de umUma vez feito o molde, o moldagem por injecção torna-se um processo de seis etapas facilmente replicável.
