Máquina BMC de injecção horizontal com mesa rotativa
Está disponível para personalizar máquinas para atender a sua...
Podemos produzir máquinas de moldagem por injecção BMC padrão verticais Taifu com modelos de máquinas que vão desdeDe 35 toneladas a 1500 toneladas.

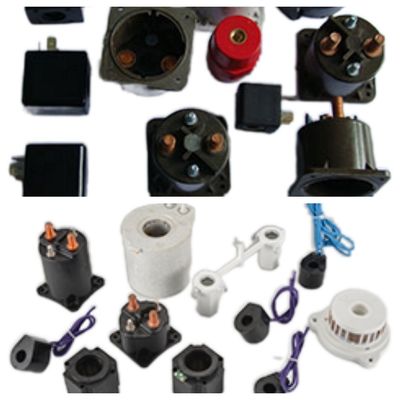

Máquina BMC de Injeção Horizontal é adequada para
1- Embalagem global de componentes eléctricos e electrónicos
2Indústria automóvel: carcaças de automóveis, pára-choques, luminárias, luminárias, baús e outras peças interiores e exteriores de automóveis e peças funcionais, etc.
3Indústria dos instrumentos: estruturas de instrumentos, caixas de instrumentos, joysticks, etc.
4Produtos civis: artigos sanitários, decorações, revestimentos para máquinas de lavar louça, produtos de áudio, etc.
5Outros aspectos: máquinas de cópia electrónicas, máquinas de impressão, componentes estruturais de máquinas de escritório, peças de computadores electrónicos, etc.
Podemos personalizar vários modelos de acordo com as características dos materiais BMC
1Especificações
| Ponto de referência |
UNIT |
TFH4-160 |
TFH4-160S |
TFH4-160SD |
TFH4-160R2 |
| Unidade de injecção |
| Tração de parafuso |
mm |
260 |
| Diâmetro do parafuso |
mm |
45 |
50 |
55 |
60 |
| Volume teórico de injecção |
cm3 |
414 |
511 |
618 |
735 |
| Peso de injecção ((PS)) |
g |
385 |
475 |
574 |
684 |
| Oz |
13.56 |
16.75 |
20.26 |
24.12 |
| Max.Pressão de injecção |
MPa |
256 |
207 |
171 |
144 |
| kgf/cm2 |
2613 |
2117 |
1749 |
1470 |
| Taxa de injecção |
cm3/s |
178 |
220 |
266 |
317 |
| Velocidade de injecção |
mm/s |
112 |
| Altura do centro do bico |
mm |
180 ± 30 |
| Distância do bico até ao centro do molde |
mm |
100 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 280 |
| Unidade de fixação |
| Força de aperto |
KN (toneladas) |
1568 (((160) |
| Aceleração |
mm |
400 |
| Min.espessura do molde |
mm |
300 ((400) |
| Max. Abertura |
mm |
700 ((800) |
| (L*W)Distância entre barras de gravata |
mm |
860*420 |
4a coluna |
| (L*W) Tamanho máximo do molde |
mm |
650*650 |
650*550 |
550*550 |
420*420 |
| (L*W) dimensão Tamanho da placa |
mm |
1170*720 |
730*650 |
1400*650 |
F1200 |
| Distância do ejetor |
mm |
110 |
| Força do ejetor |
KN (toneladas) |
45(4.6) |
| Outros |
| Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
420 |
| Energia elétrica |
KW |
30 |
Trinta mais dois.2 |
| Potência do aquecedor |
KW |
11.3 |
| Capacidade de água de arrefecimento |
L/min |
50 |
| Dimensões da máquina |
L*W |
m |
3.8*1.5 |
4.2*1.5 |
3.8*2.1 |
4.2*2.0 |
| H |
m |
3.1 |
3.3 |
3.3 |
3.3 |
| Peso da máquina |
toneladas |
7.6 |
9.4 |
10.5 |
10.8 |

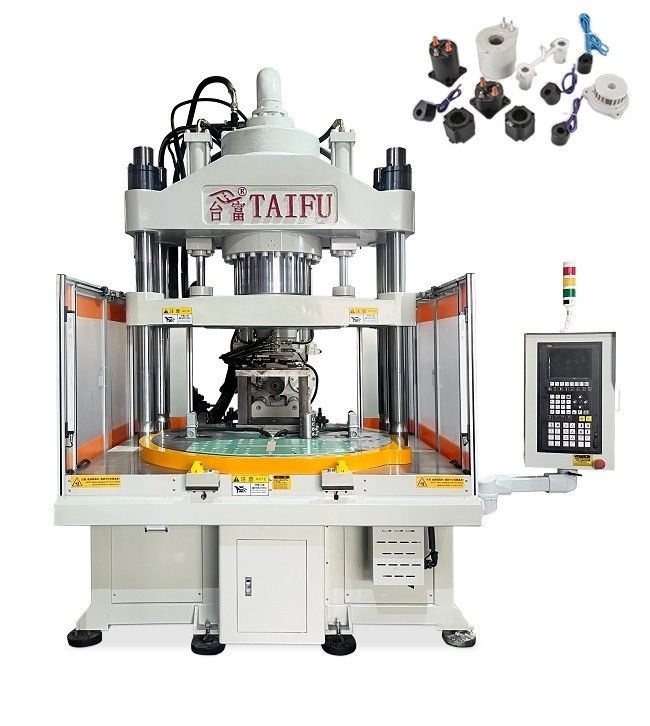

2. Imagens da máquina
3Características
(1) Prensagem vertical de moldes, injecção horizontal; amplamente utilizada em acessórios de aparelhos domésticos, bobinas, estadores, rotores, acessórios de motores e outros produtos
(2) Design de circuito de óleo diversificado, circuito semi-fechado, circuito totalmente fechado, serviço simultâneo e moldagem por injecção de alta velocidade(3) Utilizando peças hidráulicas importadas, tem uma resposta rápida, alta precisão, estabilidade e durabilidade.
4Aplicação
Se você estiver interessado, por favor, entre em contato comigo sem hesitar!
