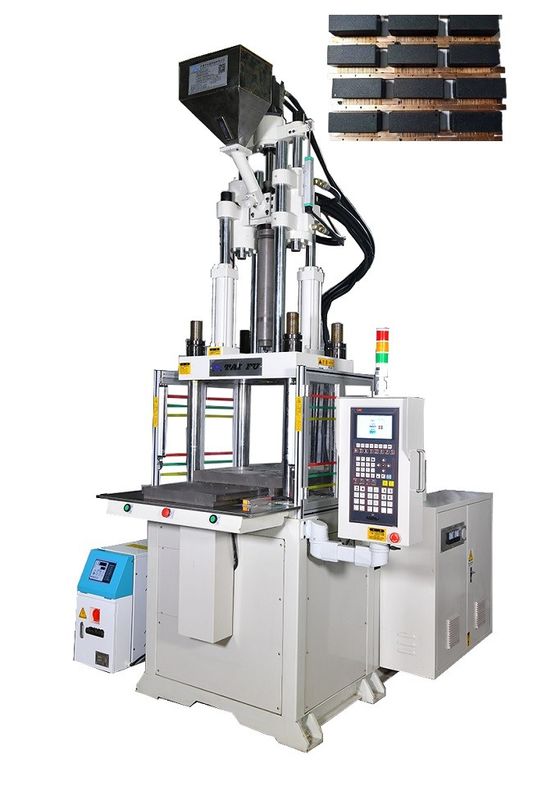

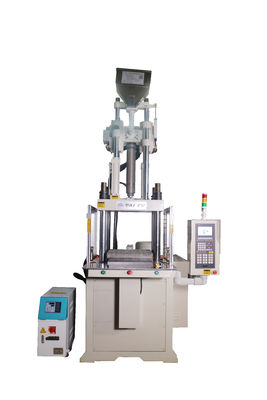

Máquina de moldagem por injecção vertical de bakelita de 55 toneladas com materiais termoplásticos
Bloqueio de molde vertical, injeção vertical, estrutura de molde de deslizamento único, o produto é injetado após deslizar para fora do espaço superior do modelo, a operação do trabalhador é mais conveniente,e robôs opcionais e automação para produção totalmente automatizada.
O molde inferior desliza para fora do espaço da moldura superior, para a necessidade de produtos de grande tamanho de extração têm vantagens absolutas,as colunas de guia do molde superior deixar o molde inferior para formar um espaço em movimento pode ser deslizado para fora do molde inferior, a produção de produtos de alto tamanho de extração é mais eficiente, tem sido amplamente utilizado em vários tipos de produtos plásticos com incrustações e processo de moldagem por injeção multiuso.
Máquina de Moldagem por Injeção de Bakelita: Esta máquina é usada para injetar resina de Bakelita fundida em um molde para produzir produtos de Bakelita com as formas e tamanhos desejados.Normalmente consiste numa unidade de injecção, uma unidade de fixação e um sistema de controlo.
Estas máquinas são especificamente concebidas e otimizadas para trabalhar com materiais de bakelita, que possuem propriedades e requisitos de processamento únicos.A série de máquinas Bakelite fornece soluções eficientes e fiáveis para a produção de vários produtos Bakelite.
Vale a pena notar que a Bakelita foi em grande parte substituída por outros materiais como plásticos e compósitos nos processos modernos de fabricação.o termo "série de máquinas de bakelita" é ainda utilizado para designar máquinas concebidas para trabalhar com tipos semelhantes de resinas termo-resistentes e materiais compósitos.
Especificações
Parâmetros técnicos da máquina
| |
UNIT |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| Unidade de injecção |
| Tração de parafuso |
mm |
140 |
140 |
140 |
| Diâmetro do parafuso |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Volume teórico de injecção |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Peso de injecção ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Pressão de injecção |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Taxa de injecção |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Velocidade máxima de injecção |
mm/s |
117 |
105 |
124 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 300 |
10 ~ 300 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
100 |
110 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
| Força de aperto |
KN (toneladas) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Aceleração |
mm |
200 |
200 |
250 |
| Min.espessura do molde |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max. Abertura |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W)Distância entre barras de gravata |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Tamanho máximo do molde |
mm |
330*360 |
400*375 |
500*470 |
| (L*W) Tamanho do patins |
mm |
350*380 |
420*395 |
540*490 |
| QTY do ejetor |
Peças |
3 |
3 |
3 |
| Espaçamento entre barras superiores |
mm |
80 |
80 |
80 |
| Distância do ejetor |
mm |
100 |
100 |
100 |
| Força do ejetor |
KN (toneladas) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Outros |
| Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Capacidade do tanque de óleo |
L |
130 |
140 |
280 |
| Energia elétrica |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Potência do aquecedor |
KW |
3.6 |
5.5 |
7.0 |
| Dimensões da máquina |
L*W |
m |
1.8*1.2 |
2.05*1.3 |
2.2*1.5 |
| H(Excluindo pés absorvedores de choques) |
m |
Min:2.2 ((Max:2.8) |
Min:2.32 ((Max:2.9) |
Min:2.7 ((Max:3.4) |
| Capacidade de água de arrefecimento |
L/min |
25 |
35 |
40 |
| Altura da bancada de trabalho+(Excluindo pés absorvedores de choques) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Peso da máquina |
toneladas |
1.5 |
1.9 |
3.9 |
Características
- Adequado para moldagem por injecção de produtos termorresistentes. Mecanismo de bloqueio por compressão direta com alta força de bloqueio, projeto de cilindro de injeção vertical duplo, alta pressão de injeção.
- A precisão da posição de injecção é elevada, e o mecanismo geral da máquina é apertado e bonito.
- As opções de estação única e de estação dupla estão disponíveis livremente, tornando a moldagem mais econômica.
- O dispositivo de proteção elétrica garante que não há avarias e a segurança dos operadores.
Aplicação
Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
Perguntas frequentes
P: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
P: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
Q: Quais são os seus termos de pagamento?
T/T 30% em depósito, 70% antes da partida.
P: Que tipos de produtos podem ser produzidos com uma máquina de moldagem por injecção vertical?
As máquinas de moldagem por injecção verticais são comumente utilizadas para a produção de produtos tais como componentes de moldagem por inserção, produtos de moldagem superior, cabos e conectores de moldagem superior verticais,e peças de pequena precisão.
P: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
