Máquina de moldagem por injecção vertical de 55 toneladas
A Taifu Machinery Co., Ltd. é um fabricante especializado na fabricação de máquinas de moldagem por injeção vertical.Os nossos produtos passaram o sistema internacional de qualidade ISO9001 e a certificação CE, e possuem mais de 20 anos de experiência em P&D e fabrico.
As máquinas de moldagem por injecção que desenvolvemos e produzimos cobrem uma gama muito ampla: a força de aperto varia de 15 toneladas a 1.800 toneladas e a força de moldagem por injecção varia de 3 gramas a 10 gramas,000 gramasOs produtos da empresa são amplamente utilizados na produção de plásticos em várias indústrias, tais como: fabricação de peças de automóveis, materiais de embalagem, materiais médicos, eletrônicos 3C e outras indústrias.
Especificações:
| |
Unidade |
TFV4-35SD |
TFV4-55SD |
TFV4-85SD |
| Unidade de injecção |
Tração de parafuso |
mm |
140 |
140 |
140 |
| Diâmetro do parafuso |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Volume teórico de injecção |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Peso de injecção ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Pressão de injecção |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Taxa de injecção |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Velocidade máxima de injecção |
mm/s |
117 |
105 |
124 |
| Velocidade de rotação do parafuso |
RPM |
10~300 |
10~300 |
10~280 |
| Diâmetro do anel de posição |
mm |
100 |
110 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
Força de aperto |
KN (toneladas) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Traço de aperto |
mm |
200 |
200 |
250 |
| Min.espessura do molde |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max. Abertura |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W) Distância entre barras de gravata |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Tamanho do molde |
mm |
340*340 |
380*380 |
500*480 |
| (L*W) Tamanho do patins |
mm |
730*360 |
915*400 |
1120*500 |
| QTY do ejetor |
Peças |
1 |
1 |
3 |
| Espaçamento entre barras superiores |
mm |
_ |
_ |
80 |
| Distância do ejetor |
mm |
100 |
100 |
100 |
| Força do ejetor |
KN (toneladas) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Outros |
Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Capacidade do tanque de óleo |
L |
130 |
140 |
280 |
| Energia elétrica |
KW |
7.5/11 |
11 |
15 + 2,2/18 + 2.2 |
| Potência do aquecedor |
KW |
3.6 |
5.5 |
7.0 |
| Dimensões da máquina |
L*W*H |
m |
1.6*1.2*2.2 |
1.8*1.3*2.32 |
2.1*1.9*3.5 |
| Capacidade de água de arrefecimento |
L/min |
25 |
35 |
40 |
| Altura da mesa de trabalho |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Peso da máquina |
toneladas |
1.7 |
2.2 |
4.3 |
Características:
1A placa deslizante e a placa base são fabricadas em ferro fundido, com tiras de aço que isolam as partes de ligação e os furos de óleo de lubrificação, reduzindo muito o desgaste e a deformação da placa deslizante,aumentando a sua duração e precisão
2Injecção vertical, controlo electrónico em chinês/inglês, ecrã completo, controlo de pressão e de fluxo em dupla proporção, estrutura mecânica otimizada, funcionamento suave, alta velocidade
3Os sistemas de circuito de óleo diversificados (semi-fechados, totalmente fechados, servo ou injecção de alta velocidade) podem ser adaptados às necessidades do cliente.com design de programa expansível e ligação a equipamento automático de inserção e extração, alcançando uma operação totalmente automática.

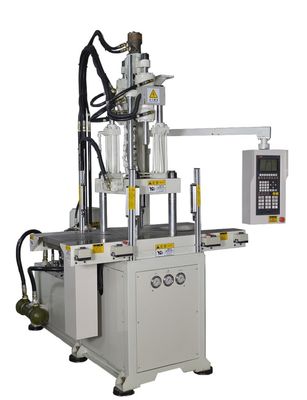

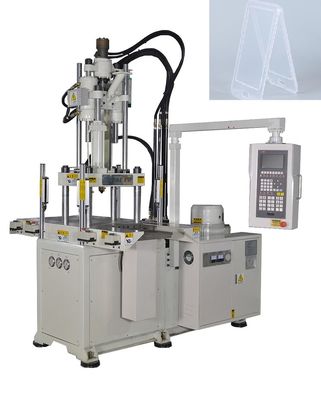

Imagens da máquina:

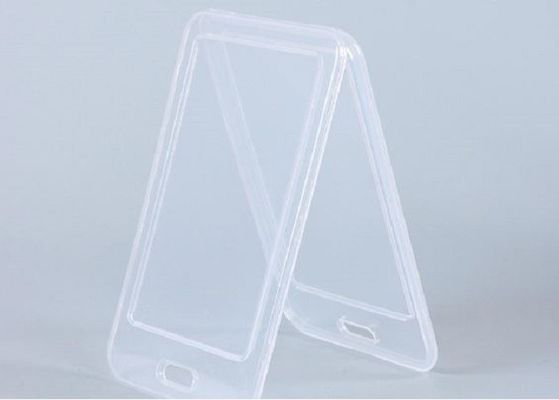

Aplicações:
Por que escolher-nos?
1Qualidade de primeira linha com preços competitivos.
2Equipa técnica qualificada para produção de precisão.
3- Desenhos e soluções de fabrico personalizados.
4Serviço excepcional, desde a consulta até ao apoio pós-compra.
Perguntas frequentes:
P: É fabricante ou comerciante?
R: Somos um fabricante com sede em Dongguan, o maior centro industrial da China. Todas as nossas máquinas são produzidas na nossa fábrica pela nossa equipe qualificada.
P: Qual é o seu prazo de entrega?
R: As máquinas padrão levam 7~35 dias úteis, enquanto as personalizadas levam 40~60 dias.
P: Qual é a sua política de pagamento?
R: Requeremos um adiantamento de 30% via TT, com o restante 70% devido antes do envio.
P: Quanto tempo dura o período de garantia?
A: Nós fornecemos uma garantia de 1 ano para todas as máquinas. Qualquer dano não causado pelo homem ou problemas de qualidade serão cobertos com peças gratuitas. Nosso suporte técnico está disponível durante toda a vida útil da máquina.Com o uso adequado, as nossas máquinas podem durar mais de 20 anos.
P: Qual é a diferença entre moldagem única e dupla?
R: Os moldes de cavidade única produzem um produto por ciclo, enquanto os moldes de cavidade múltipla criam várias partes.
