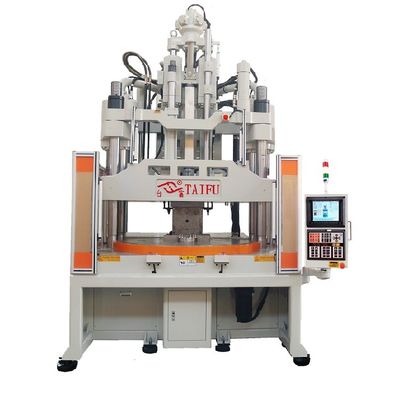

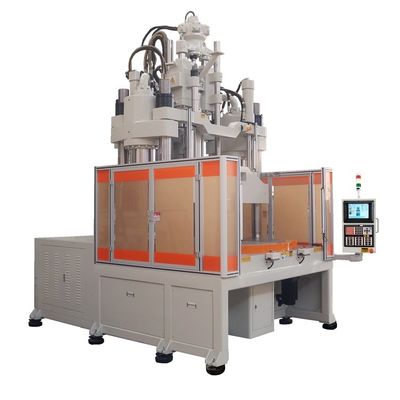

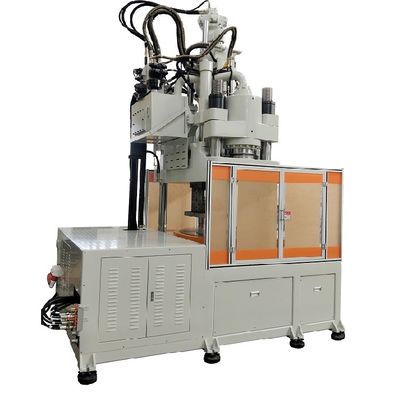

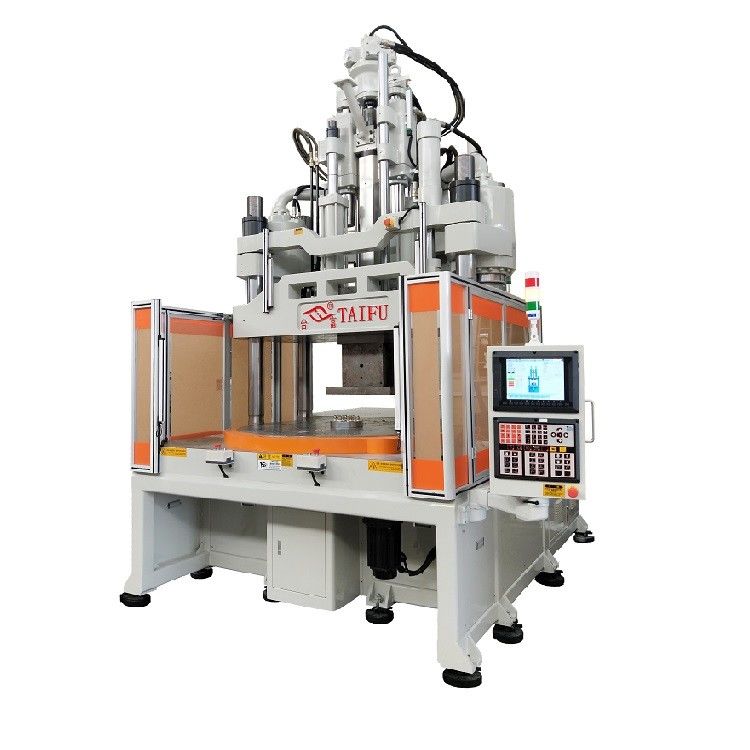

Máquina de moldagem por injecção rotativa vertical com banco de trabalho de 120 toneladas com certificado CE
A máquina de moldagem por injeção de mesa rotativa vertical de estação baixa Taifu adota uma mesa de trabalho ergonômica, o que torna a operação mais conveniente e segura.O diâmetro mínimo do disco rotativo é de 810 mm e o diâmetro máximo é de até 2300 mm. a máquina está equipada com um sistema de controlo de alto desempenho, o que proporciona uma forte garantia de alta qualidade de precisão e estabilidade de injecção.,devido ao seu design exclusivo de disco giratório, pode ser utilizado em conjunto com a expansão de equipamentos de automação, etc.,para alcançar uma produção automatizada de alta qualidade e eficiente de formas complexas e produtos especiais, que é agora amplamente utilizado na indústria de peças de automóveis e novas energias.
Especificações
Parâmetros técnicos da máquina
| Ponto de referência |
UNIT |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Unidade de injecção |
| Tração de parafuso |
mm |
140 |
160 |
200 |
| Diâmetro do parafuso |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teórico de injecção |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso de injecção ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressão de injecção |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Taxa de injecção |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocidade máxima de injecção |
mm/s |
124 |
126 |
105 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 280 |
10 ~ 280 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
120 |
120 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
| Força de aperto |
KN (toneladas) |
833(85) |
1176 ((120) |
1568 (((160) |
| Aceleração |
mm |
280 |
300 |
350 |
| Min.espessura do molde |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max. Abertura |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Tamanho máximo do molde |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Número de estações giratórias |
mm |
2 |
2 |
2 |
| D) Tamanho da mesa rotativa |
mm |
φ1010 |
φ1200 |
φ1400 |
| QTY do ejetor |
Peças |
3 |
5 |
5 |
| Espaçamento entre barras superiores |
mm |
80 |
80 |
100 |
| Distância do ejetor |
mm |
100 |
100 |
110 |
| Força do ejetor |
KN (toneladas) |
45(4.6) |
45(4.6) |
45(4.6) |
| Outros |
| Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
350 |
430 |
500 |
| Energia elétrica |
KW |
15 + 2.2 |
18+2.2 |
22+2.2 |
| Potência do aquecedor |
KW |
7.0 |
10.7 |
13.7 |
| Dimensões da máquina |
L*W |
m |
2.5*1.9 |
2.6*2.0 |
2.9*2.2 |
| H(Excluindo pés absorvedores de choques) |
m |
Min:2.5 (Max):2.95) |
Min:2.9 ((Max:3.6) |
Min:3.3 ((Max:4.1) |
| Capacidade de água de arrefecimento |
L/min |
40 |
50 |
50 |
| Altura da bancada de trabalho+(Excluindo pés absorvedores de choques) |
mm |
780+(70) |
820+(70) |
915+(80) |
| Peso da máquina |
toneladas |
6.5 |
9.5 |
12.8 |
Características
1.placa giratória servo-acionada
O movimento rotativo da plataforma giratória é realizado por um servomotor que realiza um movimento rotativo de alta velocidade e suave e constante (baixa vibração),Melhorando assim a estabilidade do ciclo de formação.
2Espaço espaçoso para instalação de moldes
Há espaço suficiente para instalar moldes, e também pode lidar bem com o uso de moldes grandes ou o uso de moldes deslizantes devido à complexidade das formas do produto.
3Sistemas de accionamento de poupança de energia
O sistema hidráulico é accionado por servomotores de poupança de energia, o que economiza energia e eletricidade, encurta o ciclo da máquina, aumenta a vida útil do equipamento,e melhora a eficiência da produção.
4. Superfícies de trabalho ultra baixas
A mesa de trabalho ergonômica ultra baixa facilita o carregamento e descarregamento do molde, coloca e recolhe as peças, reduz o tempo de inatividade,e melhorar eficazmente a eficiência da produção, bem como a segurança.

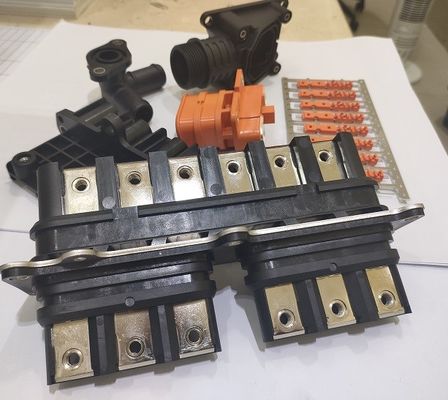

Aplicação
Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
Perguntas frequentes
P1: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
Q2: Quais são os seus termos de pagamento?
T/T 30% em depósito, 70% antes da partida.
Q3: Que tipos de produtos podem ser produzidos com uma máquina de moldagem por injecção vertical?
As máquinas de moldagem por injecção verticais são comumente utilizadas para a produção de produtos tais como componentes de moldagem por inserção, produtos de moldagem superior, cabos e conectores de moldagem superior verticais,e peças de pequena precisão.
Q4: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
Q5: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
