Máquina de moldagem por injecção de mesa rotativa vertical de 120 toneladas para acessórios de eletrodomésticos
Máquina de moldagem por injecção de mesa rotativa vertical TAIFUAdota uma superfície de trabalho ergonómica para tornar a operação mais conveniente e segura.
O funcionamento da máquina de moldagem por injecção de uma mesa rotativa vertical de 120 toneladas envolve várias etapas.Primeiro, o material fundido é preparado derretendo o material apropriado, como plástico ou borracha.A unidade de injeção injeta o material fundido na cavidade do molde enquanto a mesa giratória giraUma vez que o material se resfriou e solidificou dentro do molde, o molde se abre e os acessórios de eletrodomésticos acabados são ejetados.
A máquina está equipada com um sistema de controlo de alto desempenho para proporcionar uma forte garantia de precisão e estabilidade de moldagem por injecção de alta qualidade.A máquina de moldagem por injecção de plataforma giratória vertical pode ser utilizada com equipamento de automação expandido paraO sistema de produção automática de componentes de automóveis é amplamente utilizado na indústria das novas energias e na indústria dos automóveis.
1Especificações:
| |
UNIT |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Unidade de injecção |
Tração de parafuso |
mm |
140 |
160 |
200 |
| Diâmetro do parafuso |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teórico de injecção |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso de injecção ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressão de injecção |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Taxa de injecção |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocidade máxima de injecção |
mm/s |
124 |
126 |
105 |
| Velocidade de rotação do parafuso |
RPM |
10~280 |
10~280 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
120 |
120 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
Força de aperto |
KN (toneladas) |
833(85) |
1176 ((120) |
1568 (((160) |
| Aceleração |
mm |
280 |
300 |
350 |
| Min.espessura do molde |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max. Abertura |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Max.Tamanho do molde |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Número de estações giratórias |
mm |
2 |
2 |
2 |
| (D)Tamanho da mesa rotativa |
mm |
φ1010 |
φ1200 |
φ1400 |
| Qualidade do Ejector |
Peças |
3 |
5 |
5 |
| Espaçamento entre barras superiores |
mm |
80 |
80 |
100 |
| Distância do ejetor |
mm |
100 |
100 |
110 |
| Força do ejetor |
KN (toneladas) |
45(4.6) |
45(4.6) |
45(4.6) |
| Outros |
Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
350 |
430 |
500 |
| Energia elétrica |
KW |
15 + 2.2 |
18+2.2 |
22+2.2 |
| Potência do aquecedor |
KW |
7.0 |
10.7 |
13.7 |
| Dimensões da máquina |
L*W*H |
m |
2.5*1.9*2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Capacidade de água de arrefecimento |
L/min |
40 |
50 |
50 |
| Altura da mesa de trabalho |
mm |
780+(70) |
820+(70) |
915+(80) |
| Peso da máquina |
toneladas |
6.5 |
9.5 |
12.8 |
2Características:
- A máquina é projetada com uma mesa de trabalho baixa, que fornece fácil acesso para os operadores carregar moldes, realizar tarefas de manutenção e monitorar o processo de moldagem por injeção.A baixa altura da mesa de trabalho garante a conveniência e ergonomia durante o funcionamento.
- O design da plataforma giratória adota a tecnologia MLT para melhorar a durabilidade da plataforma giratória.O movimento da plataforma giratória é suave e sem impacto, e o posicionamento é preciso.
- Alta eficiência

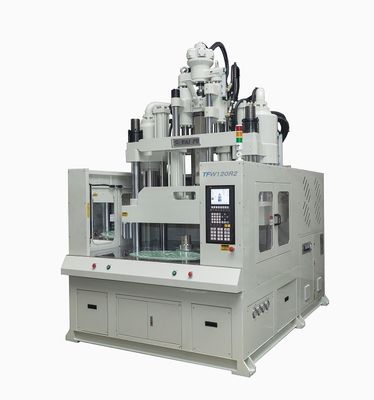

3. Imagens da máquina:

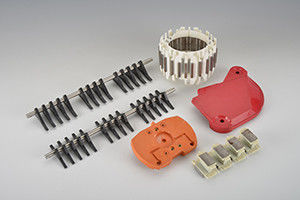

4Aplicações:
5Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
6FAQ:
P: É uma empresa comercial ou fabricante?
A:Somos uma fábrica localizada na cidade de Dongguan, a maior área de fabricação industrial da China. Todas as máquinas são fabricadas por nossos próprios funcionários em nossa própria fábrica.
P: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
P: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
Sobre a sua encomenda e quantidade.
Q: Quais são os seus termos de pagamento?
T/T 30% de depósito, 70% antes da partida.
P: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
