Máquina de moldagem por injecção para escova de dentes de mesa rotativa vertical de 85 toneladas
As especificações de força de bloqueio da máquina de moldagem por injeção de mesa rotativa vertical TAIFU variam de 35 toneladas a 350 toneladas, com um diâmetro mínimo de 810 mm e um diâmetro máximo de 2300 mm.A máquina está equipada com um sistema de controlo de alto desempenhoA máquina de moldagem por injecção rotativa vertical, devido ao seu design exclusivo de mesa giratória,Pode ser utilizado em conjunto com equipamentos de automação alargada para obter uma produção automatizada de alta qualidade e eficiente para produtos com formas complexas e processos especiaisTem sido amplamente utilizado nas indústrias de automóveis e novas energias.
Este tipo de máquina é comumenteutilizados para a produção de peças de plástico de pequena ou média dimensão, tais comoCaixas de telemóvel,componentes eletrónicos,Peças para automóveiseOutros componentes de precisãoA capacidade de 85 toneladas refere-se à força de aperto exercida pela máquina para manter o molde unido durante o processo de injecção.Esta força de aperto garante que o molde permaneça fechado e bem selado enquanto o material fundido é injetado.
1Especificações:
| |
UNIT |
TFV3-85R2 |
TFV3-120R2 |
TFV3-160R2 |
| Unidade de injecção |
Código de configuração do atirador |
nome |
Z8 |
Z12 |
Z16 |
| Tração de parafuso |
mm |
140 |
160 |
200 |
| Diâmetro do parafuso |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teórico de injecção |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso de injecção ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressão de injecção |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Taxa de injecção |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocidade máxima de injecção |
mm/s |
124 |
126 |
105 |
| Velocidade de rotação do parafuso |
RPM |
10~280 |
10~280 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
120 |
120 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de aplauso |
Força de aperto |
KN (toneladas) |
833 ((85)/980 ((100) |
1176 ((120) |
1568 (((160) |
| Aceleração |
mm |
250 |
280 |
300 |
| Min.espessura do molde |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max. Abertura |
mm |
480 ((560) |
560(660) |
600(700) |
| (L*W) Max.Tamanho do molde |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Número de estações giratórias |
mm |
2 |
2 |
2 |
| (D)Tamanho da mesa rotativa |
mm |
φ1010 |
φ1200 |
φ1400 |
| Espaçamento entre barras superiores |
mm |
80 |
80 |
100 |
| Distância do ejetor |
mm |
100 |
100 |
110 |
| Força do ejetor |
KN (toneladas) |
45(4.6) |
45(4.6) |
45(4.6) |
| Outros |
Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
300 |
380 |
480 |
| Energia elétrica |
KW |
15 + 2,2/18 + 2.2 |
18+2.2 |
22+2.2 |
| Potência do aquecedor |
KW |
7.0 |
10.7 |
13.7 |
| Dimensões da máquina |
L*W*H |
m |
2.3*1.8*2.7 |
2.5*2.0*3.3 |
2.8*2.2*3.7 |
| Altura da mesa de trabalho |
mm |
1150+(70) |
1310+(70) |
1495+(80) |
| Peso da máquina |
toneladas |
4.6 |
7.0 |
10.0 |
2Características:
- As máquinas giratórias de duas estações de três colunas e as mesas tradicionais de mais de 85 toneladas devem ser equipadas com uma plataforma
- A plataforma giratória é accionada por um servomotor e tem uma precisão de posicionamento de 0,02-0,03 mm
- O motor principal de 85 toneladas ou mais (incluindo 85 toneladas) é equipado com servo

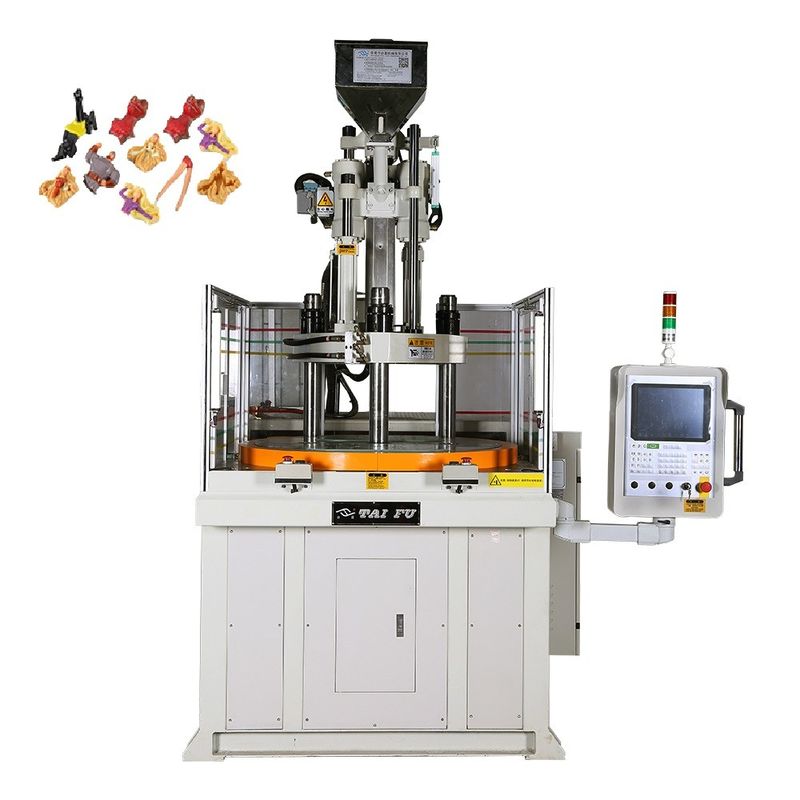

3. Imagens da máquina:

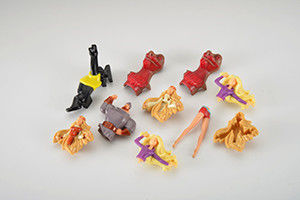

4Aplicações:
5Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
6FAQ:
P: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
P: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
Sobre a sua encomenda e quantidade.
Q: Quais são os seus termos de pagamento?
T/T 30% de depósito, 70% antes da partida.
P:Como se calcula a tonelagem para moldagem por injecção?
A: tonelagem = volume * pressão máxima de segurança
Por conseguinte, é sempre melhor consultar um moldeador de injecção experiente para determinar a tonelagem exata de injecção necessária para uma aplicação específica.5 toneladas por polegada quadrada é usado para calcular a tonelagem de fixação para qualquer molde dado.
P: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
