Máquina de moldagem por injecção vertical com tabela de baixo trabalho
Máquina de moldagem por injecção de mesa rotativa vertical TAIFUAdota uma superfície de trabalho ergonómica para tornar a operação mais conveniente e segura.
Uma máquina de moldagem por injeção de mesa de trabalho de baixa capacidade de 160 toneladas é um tipo específico de equipamento usado no processo de fabricação de peças de automóveis.Foi concebido para produzir vários componentes de plástico utilizados em automóveis através da técnica de moldagem por injecção.
A máquina está equipada com um sistema de controlo de alto desempenho para proporcionar uma forte garantia de precisão e estabilidade de moldagem por injecção de alta qualidade.A máquina de moldagem por injecção de plataforma giratória vertical pode ser utilizada com equipamento de automação expandido paraO sistema de produção automática de componentes de automóveis é amplamente utilizado na indústria das novas energias e na indústria dos automóveis.
1Especificações:
| |
UNIT |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Unidade de injecção |
Tração de parafuso |
mm |
200 |
200 |
250 |
| Diâmetro do parafuso |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume teórico de injecção |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Peso de injecção ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| Oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Pressão de injecção |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Taxa de injecção |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Velocidade máxima de injecção |
mm/s |
105 |
132 |
102 |
| Velocidade de rotação do parafuso |
RPM |
10 ~ 280 |
10 ~ 240 |
10 ~ 240 |
| Diâmetro do anel de posição |
mm |
120 |
150 |
150 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
Força de aperto |
KN (toneladas) |
1568 (((160) |
1960 ((200) |
2450 ((250) |
| Aceleração |
mm |
350 |
350 |
400 |
| Min.espessura do molde |
mm |
300 ((400) |
350 ((450) |
350 ((450) |
| Max. Abertura |
mm |
650(750) |
700 ((800) |
750 ((850) |
| (L*W) Max.Tamanho do molde |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Número de estações giratórias |
mm |
2 |
2 |
2 |
| (D)Tamanho da mesa rotativa |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY do ejetor |
Peças |
5 |
5 |
5 |
| Espaçamento entre barras superiores |
mm |
100 |
125 |
125 |
| Distância do ejetor |
mm |
110 |
150 |
150 |
| Força do ejetor |
KN (toneladas) |
45(4.6) |
45(4.6) |
45(4.6) |
| Outros |
Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
500 |
650 |
800 |
| Energia elétrica |
KW |
22+2.2 |
Trinta e um mais dois.2 |
37+2.2 |
| Potência do aquecedor |
KW |
13.7 |
13.7 |
24.3 |
| Dimensões da máquina |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Capacidade de água de arrefecimento |
L/min |
50 |
60 |
60 |
| Altura da mesa de trabalho |
mm |
915+(80) |
935+(80) |
935+(80) |
| Peso da máquina |
toneladas |
12.8 |
16.5 |
20.5 |
2Características:
- Adota o suporte de pilar de guia duplo e o dispositivo de injeção equilibrado de duplo cilindro para garantir uma força equilibrada e uniforme durante o avanço da injeção de parafuso.
- Para plásticos de engenharia com características diferentes, são fornecidos barris de parafuso especiais para garantir a qualidade da moldagem do produto.
- Excelente precisão de injecção, a repetibilidade da posição final da injecção pode atingir ± 0,1 mm e a repetibilidade do peso do produto pode atingir 3%.

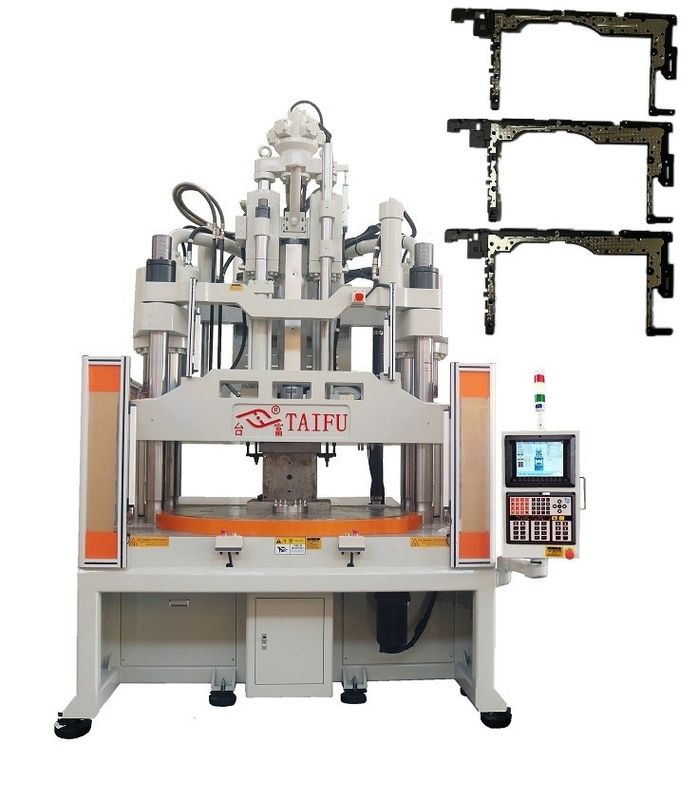

3. Imagens da máquina:

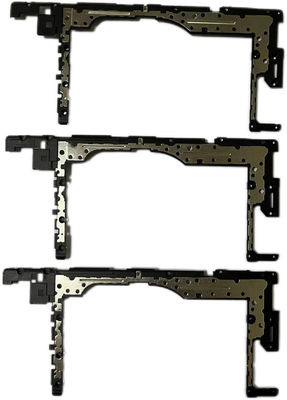

4Aplicações:
5Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
6FAQ:
P: Teste todos os produtos antes da entrega?
Sim, temos 100% de testes antes da entrega.
P: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
Sobre a sua encomenda e quantidade.
Q: Quais são os seus termos de pagamento?
T/T 30% de depósito, 70% antes da partida.
P:Que peças de automóveis são fabricadas com moldagem por injecção?
A:Componentes de automóveis exteriores: painéis e barrancos, protetores de lama, suportes de pára-choques, portas e sistemas de bloqueio.Componentes decorativos exteriores: molduras, botões, bordados internos/externos e tampas de crânio.
P: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
