Máquina de moldagem por injecção de mesa rotativa vertical de 120 toneladas para abrigos de tomadas de energia
Máquina de moldagem por injecção de mesa rotativa vertical TAIFUAdota uma superfície de trabalho ergonómica para tornar a operação mais conveniente e segura.
O funcionamento da máquina de moldagem por injecção de uma mesa rotativa vertical de 120 toneladas envolve várias etapas.Primeiro, o material fundido é preparado derretendo o material apropriado, como plástico ou borracha.A unidade de injeção injeta o material fundido na cavidade do molde enquanto a mesa giratória giraUma vez que o material se resfriou e solidificou dentro do molde, o molde se abre e os acessórios de eletrodomésticos acabados são ejetados.
A máquina está equipada com um sistema de controlo de alto desempenho que garante uma precisão e estabilidade de moldagem por injecção de elevada qualidade.posicionamento comO molde não pode ser fechado se não estiver posicionado, o que protege o uso normal do molde. Devido ao seu design exclusivo de disco giratório, a máquina de moldagem por injecção de plataforma giratória vertical pode ser utilizada com equipamentos de automação expandidos paraRealizar uma produção automatizada de alta qualidade e eficácia de produtos com formas complexas e processos especiais.A parte de potência pode ser selecionada a partir deMotor hidráulico e servomotor, oupodem também ser equipados com configurações mais elevadas de acordo com os produtos e requisitos do cliente. É agora amplamente utilizado em peças de automóveis e nova indústria de energia.
1Especificações:
| |
UNIT |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Unidade de injecção |
Tração de parafuso |
mm |
140 |
160 |
200 |
| Diâmetro do parafuso |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume teórico de injecção |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Peso de injecção ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Pressão de injecção |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Taxa de injecção |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Velocidade máxima de injecção |
mm/s |
124 |
126 |
105 |
| Velocidade de rotação do parafuso |
RPM |
10~280 |
10~280 |
10 ~ 280 |
| Diâmetro do anel de posição |
mm |
120 |
120 |
120 |
| Garrafa de saída das placas |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Unidade de fixação |
Força de aperto |
KN (toneladas) |
833(85) |
1176 ((120) |
1568 (((160) |
| Aceleração |
mm |
280 |
300 |
350 |
| Min.espessura do molde |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max. Abertura |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Max.Tamanho do molde |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Número de estações giratórias |
mm |
2 |
2 |
2 |
| (D)Tamanho da mesa rotativa |
mm |
φ1010 |
φ1200 |
φ1400 |
| Qualidade do Ejector |
Peças |
3 |
5 |
5 |
| Espaçamento entre barras superiores |
mm |
80 |
80 |
100 |
| Distância do ejetor |
mm |
100 |
100 |
110 |
| Força do ejetor |
KN (toneladas) |
45(4.6) |
45(4.6) |
45(4.6) |
| Outros |
Pressão do sistema |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Capacidade do tanque de óleo |
L |
350 |
430 |
500 |
| Energia elétrica |
KW |
15 + 2.2 |
18+2.2 |
22+2.2 |
| Potência do aquecedor |
KW |
7.0 |
10.7 |
13.7 |
| Dimensões da máquina |
L*W*H |
m |
2.5*1.9*2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Capacidade de água de arrefecimento |
L/min |
40 |
50 |
50 |
| Altura da mesa de trabalho |
mm |
780+(70) |
820+(70) |
915+(80) |
| Peso da máquina |
toneladas |
6.5 |
9.5 |
12.8 |
produção
2Características:
- A máquina é projetada com uma mesa de trabalho baixa, que proporciona fácil acesso para os operadores carregar moldes, realizar tarefas de manutenção e monitorar o processo de moldagem por injeção.A baixa altura da mesa de trabalho garante a conveniência e ergonomia durante o funcionamento.
- O design da plataforma giratória adota a tecnologia MLT para melhorar a durabilidade da plataforma giratória.O movimento da plataforma giratória é suave e sem impacto, e o posicionamento é preciso.
- Alta eficiência

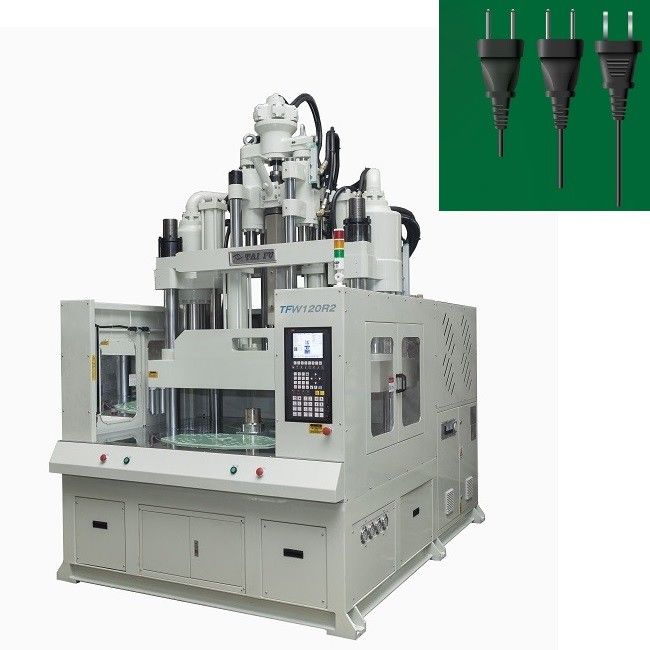

3. Imagens da máquina:

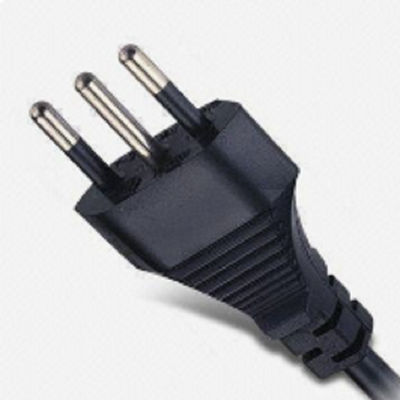

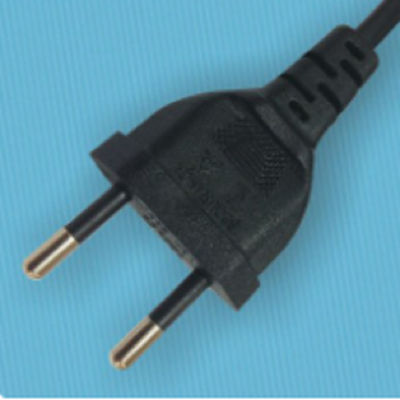

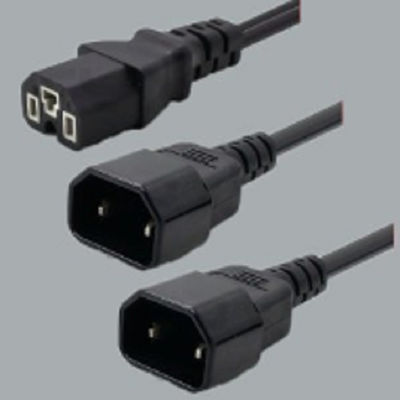

4Aplicações:
5Porque escolheu-nos?
1Melhor qualidade do produto e preço mais competitivo.
2- Pessoal técnico experiente na produção.
3Design e produção personalizados.
4Excelentes serviços pré-venda e pós-venda.
6FAQ:
P:É uma empresa comercial ou fabricante??
A:Somos uma fábrica localizada na cidade de Dongguan, a maior área de fabricação industrial da China. Todas as máquinas são fabricadas por nossos próprios funcionários em nossa própria fábrica.
P: Quanto tempo dura a garantia?
Garantia de 1 ano para todas as máquinas. Fornecemos peças gratuitas para quaisquer danos não causados pelo homem e problemas de qualidade. Nosso suporte técnico irá acompanhá-lo durante a vida útil das máquinas.Se as máquinas forem correctamente operadas, pode servir mais de 20 anos.
P: Que tal o seu prazo de entrega?
Em geral, o prazo de entrega será de 20 a 45 dias após o recebimento do adiantamento.
Sobre a sua encomenda e quantidade.
Q: Quais são os seus termos de pagamento?
T/T 30% de depósito, 70% antes da partida.
P: Embalagem e transporte?
A bobina é revestida de plástico por dentro e em cartão por fora.
